有的時候樓梯間的電燈會設置兩個開關，一個在樓上，一個在樓下，這樣的裝置十分方便。當樓上或樓下的開關只有一個是開著的，燈就會亮；但若兩個開關同時開著或關著的話，燈是不會亮的。這就是我們之前討論過的
EXOR的情形，還記得「p
EXOR q」和 (
p
q)

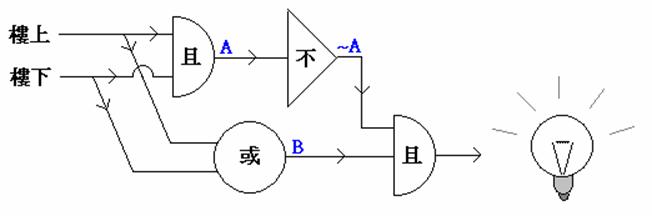

(~( pq))的等價關係嗎？下圖告訴我們這個裝置如何用“不”“且”“或”三個閘來設計。
現在讓我們以“1”表示開關是“開”著的，以“0”表示開關是“關”著的。為了方便起見，我們令第一個“且”的輸出結果為A，“不”的輸出結果為“~A”，“或”的輸出結果為B，而第二個“且”的輸出結果就是“燈亮”。
|
輸入（樓上） |
輸入（樓下） |
A |
~A |
B |
輸出（燈亮） |
|
1 |
1 |
1 |
0 |
1 |
0 |
最後，若“燈亮”的輸出值是“1”，就表示燈泡會亮，果然對應著 “樓上”“樓下”的輸入值，一個是1一個是0的情形。
